淺談冷凝鍋爐
冷凝式燃?xì)獗趻鞝t已越來越多的走進國內市場，歐洲早在上世紀70年代就開始冷凝鍋爐的研發，目前冷凝鍋爐技術和性能已相當成熟，并普遍在歐洲發達國家應用和推廣，甚至有些國家還開始限制非冷凝鍋爐的使用。
冷凝鍋爐之所以能夠得到推廣和應用，最大的優勢在于其高熱效率，最大熱效率可達109%，大大節省了能源，比普通燃?xì)鉅t熱效率高出15~17%。另一方面，排煙溫度大大降低，煙氣中的NOX氮氧化物超低排放，可達五星級排放標準，比普通鍋爐排放降低了80%。
冷凝鍋爐雖然已經進入國內市場，但是還有很多人并不真正了解冷凝鍋爐高效的實質含義和最佳使用工況，下面我們通過一些圖表給大家做個簡單的介紹和分析。
一、什么是冷凝鍋爐，它的熱效率為什么能超過100%？
在分析冷凝爐熱效率之前我們需要先了解下什么是高熱值和低熱值，什么是顯熱和潛熱。
高熱值：1標準立方米燃?xì)馔耆紵螅瑹煔獗焕鋮s至原始溫度，而其中的水蒸氣以凝結水狀態排出時所放出的熱量。
低熱值：1標準立方米燃?xì)馔耆紵螅瑹煔饫鋮s到原始溫度，而其中的水蒸氣仍為蒸汽狀態時所放出的熱量。
顯熱：給物質加熱后只提高了物質的溫度，沒有發生相變的熱量。
潛熱：給物質不斷加熱，最終溫度不變但是發生了相變的熱量。例如沸水變成了蒸汽。

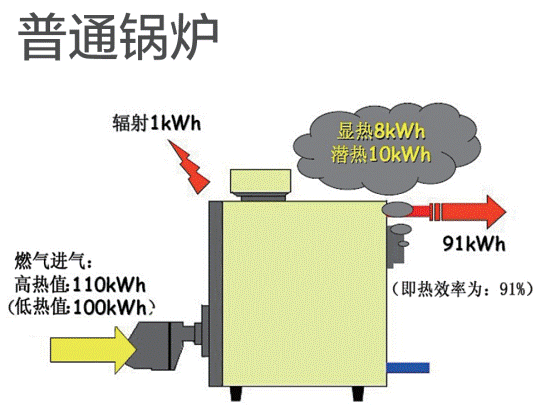

上圖中，普通鍋爐最終得到熱量=燃?xì)膺M(jìn)氣110kw/h－輻射損失1kw/h－煙氣顯熱損失8 kw/h－煙氣潛熱損失10 kw/h=91 kw/h。
根據高熱值定義，可以這么理解，若我們能將這些損失的熱量全部回收，那么鍋爐的效率將是110%。因此上圖中的普通鍋爐熱效率為91%。

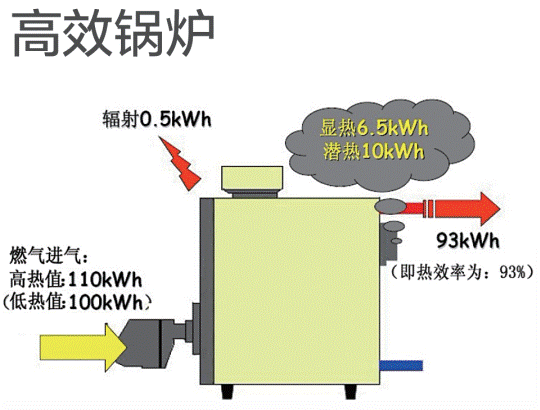

上圖中，高效鍋爐最終得到熱量=燃?xì)膺M(jìn)氣110kw/h－輻射損失0.5kw/h－煙氣顯熱損失6.5 kw/h－煙氣潛熱損失10 kw/h=93 kw/h。即圖中高效鍋爐的熱效率為93%。

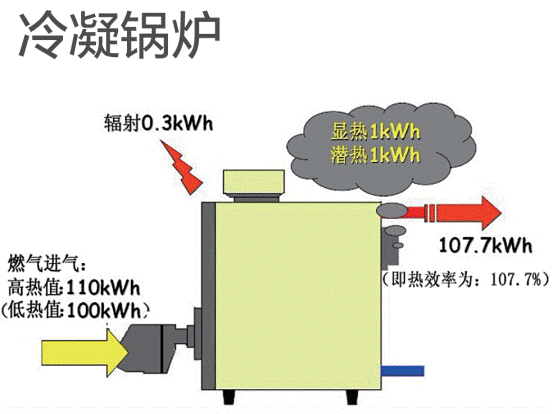

上圖中，冷凝鍋爐最終得到熱量=燃?xì)膺M(jìn)氣110kw/h－輻射損失0.3kw/h－煙氣顯熱損失1 kw/h－煙氣潛熱損失1kw/h=107.7kw/h。即圖中冷凝鍋爐的熱效率為107.7%。
由此可以看出，冷凝鍋爐吸收了煙氣中的顯熱和潛熱，從而降低煙氣溫度，大大提高了鍋爐的熱效率。
二、冷凝鍋爐在什么情況下熱效率最高？
冷凝鍋爐的能效標準為1級（國家標準規定1級能效熱效率＞96%），在實際使用過程中冷凝鍋爐的效率可以從96%~109%，那么我們?cè)谑裁辞闆r下，怎樣使用，冷凝鍋爐才能達到最大熱效率呢？
1、 冷凝爐在較低溫度工作狀況下熱效率較高。
供暖系統中的壁掛鍋爐主機在使用過程中是可以任意調節出水溫度的，根據末端配置來設定出水溫度。地暖和風機盤管一般控制水溫在60℃以下，暖氣片系統水溫控制在75-85℃之間。

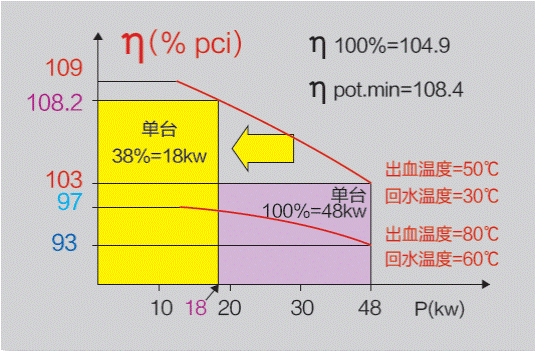

上圖中橫坐標表示鍋爐功率（KW），縱坐標表示鍋爐效率（η）。圖上兩條紅色曲線分別表示50℃出水、30℃回水和80℃出水、60℃回水狀況下的效率曲線。當冷凝爐工作在50℃-30℃狀況時熱效率是109%-103%。而冷凝爐工作在80℃-60℃狀況時熱效率是97%-93%。由此可以看出冷凝鍋爐在較低溫度工作狀況下熱效率較高。
2、冷凝爐在輸出功率較低的情況下熱效率較高。
我們將壁掛爐的出水溫度設定好，壁掛爐將根據我們所設定的溫度自動控制燃燒，當溫度接近所設定的水溫時，壁掛爐主板發出信號減小燃?xì)忾y開度，自動將火焰減小，達到維持和穩定溫度的作用。

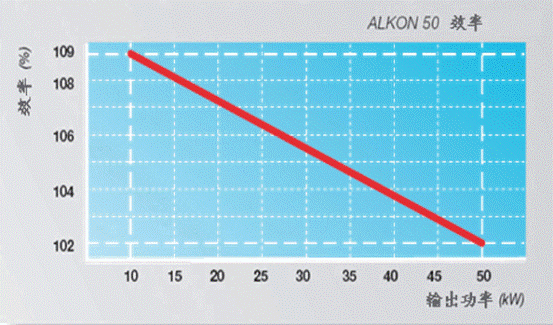

上圖中是冷凝鍋爐輸出功率（KW）和效率（η）曲線圖，紅色線表示鍋爐從10KW到50KW的效率曲線。在10KW工作狀況下效率是109%，在50KW狀況下效率是102%，由此說明，冷凝鍋爐在低輸出功率情況下熱效率較高。
3、保持一定的進回水溫差也能提高冷凝鍋爐熱效率
在供暖系統中所使用的燃?xì)獗趻鞝t內的循環泵是起到讓介質水流動起來，從而將鍋爐內高溫水帶到末端設備散發出來。但是我們所知道的鍋爐內的循環泵都是一定的轉速，即不管鍋爐處于多大功率燃燒，循環泵總是一個速度在運轉。若使用變頻泵，泵的轉速隨著鍋爐的功率變化而變化。就會讓進回水溫度保持一定的溫差。

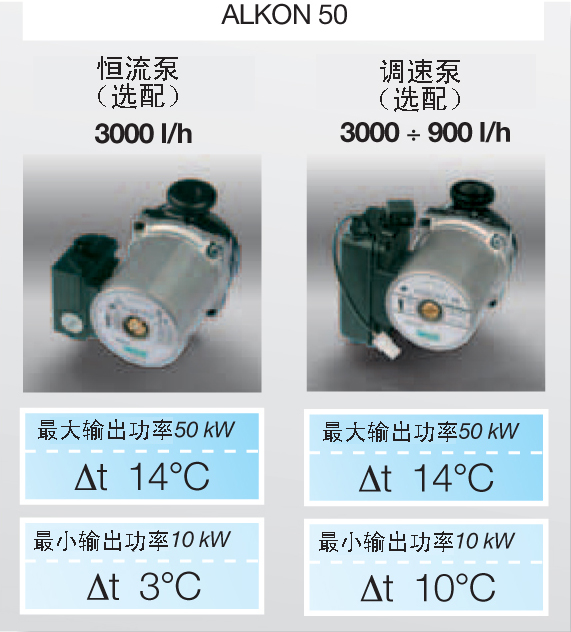

圖中以意大利Unical（優尼卡）ALKON50壁掛式燃?xì)饫淠仩t為例：
若選用左圖的恒流泵（固定轉速），流量為3000升/小時，當鍋爐功率在50KW工作時進回水溫差Δt=14℃，當鍋爐功率在10KW工作時，因?yàn)榧訜釤嵩醋兩俣盟龠�是那么快，導致進回水溫差Δt由原來的14℃降為3℃。
若選用右圖的變頻泵（轉速可變），流量變化范圍從900升/小時~3000升/小時，當鍋爐功率在50KW時泵以3000升/小時最快速運轉，當鍋爐功率在10KW時，泵接收信號自動降低為慢速900升/小時，雖然鍋爐功率降低了，但是泵速也隨之降低，因此進回水Δt溫差還能達到10℃。

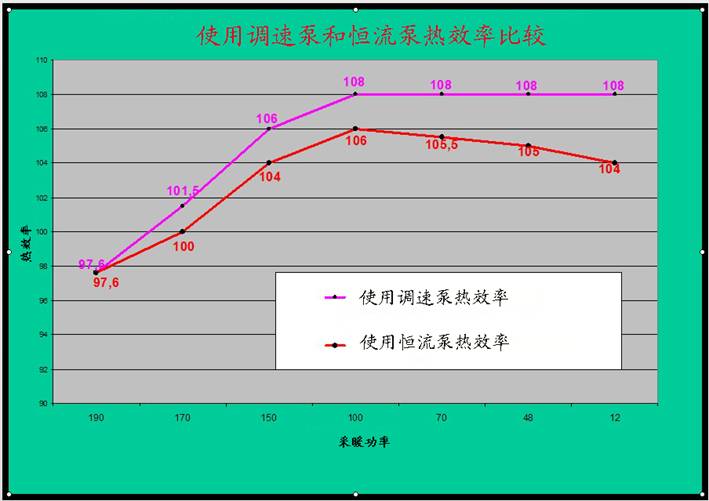

上圖是使用恒流泵和變頻泵在不同輸出功率情況下的熱效率曲線圖，粉紅色表示使用變頻泵的，紅色表示使用恒流泵的。從圖中可以看出，在剛開始最大功率工作時效率一樣，當處于小功率保溫狀況下，因?yàn)樽冾l泵降低轉速保持了一定的進回水溫差Δt，因此效率明顯比使用恒流泵的高。但是因?yàn)樽冾l泵的價格較貴，而且越是大功率的冷凝鍋爐使用變頻泵帶來的節能效果越明顯，所以，在小功率冷凝鍋爐內一般不配置變頻泵的。
三、在地暖系統中使用冷凝鍋爐節能效果更明顯

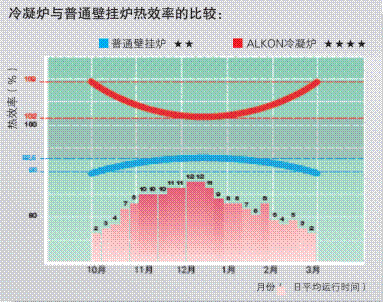

通過以上圖例和分析讓我們知道冷凝鍋爐在低溫和小功率工作狀況下熱效率最高，也就是我們說的越節能。地暖系統恰恰符合這一條件（供水溫度40~50℃，燒到設定溫度后鍋爐長期處于小功率維持狀態）。另外通過全年的供暖季節對比，冷凝鍋爐也比普通鍋爐占有節能優勢。下圖中說明。
在一年的供暖季節（10月—次年3月份）普通鍋爐和冷凝鍋爐的熱效率曲線正好相反，但冷凝鍋爐的熱效率始終比普通鍋爐高出10%以上。

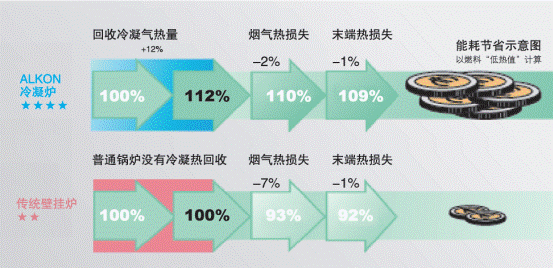

因?yàn)槔淠仩t回收了冷凝氣熱量，減少了煙氣熱損失，同時降低煙氣中NOX排放量，更加節能環保，長期供暖運行可以節省出大量金錢。
目前市場上的冷凝鍋爐的換熱器主要有兩種，一種是不銹鋼換熱器，另一種是硅鋁鎂合金換熱器，其中硅鋁鎂合金換熱器全球也只有2-3家可以生產，最為代表的是意大利Unical集團公司——專業從事鍋爐生產的廠家。
國內生產壁掛爐的廠家也開始涉足于冷凝鍋爐市場，但是其核心技術和關鍵零部件的國產化還有待提高，同時冷凝鍋爐在國內所使用的環境（諸如天然氣的純度、自來水的雜質含量等）還有待優化。隨著節能減排政策的實行，全民低碳意識的加強，冷凝技術必將是未來的發展趨勢。
